חיישנים אינדוקטיביים של 18 מ"מ סמוקים ולא- מורכבים משלושה חלקים: מתנד, מעגל מיתוג ומעגל פלט הגברה. המתנד יוצר שדה מגנטי לסירוגין. כאשר מטרת מתכת מתקרבת לשדה מגנטי זה ומגיעה למרחק החישה, נוצרים זרמי מערבולת ביעד המתכת, הגורמים למתנד המתכת להחליש ואף להפסיק לרטט. השינויים בתנודה ובתנודה של המתנד מעובדים על ידי מעגל המגבר שלאחר-השלב ומומרים לאותות מיתוג, אשר מפעילים את התקן בקרת הכונן להשגת מטרות זיהוי ללא-מגע.
תכונות עיקריות
חיישן אינדוקטיבי בגודל 1.18 מ"מ, המסוגל לחוש חפצי מתכת. אובייקט החישה הסטנדרטי הוא ברזל ויכול לחוש נחושת/אלומיניום/נירוסטה וכו', אך המרחק יקטן
רמת הגנה: IP67 עמיד למים ואבק.
3. מרחק חישה: סטנדרטי לא-קבור 10 מ"מ, קבור 5 מ"מ; מרחק כפול לא-קבור 16 מ"מ, קבור 8 מ"מ
4. לחיישני הקרבה האינדוקטיביים של החברה שלנו יש פונקציות הגנת זרם יתר, הגנת עומס יתר והגנה על קוטביות.
אמצעי זהירות להתקנה עבור חיישן אינדוקטיבי 18 מ"מ
כדי למנוע הפרעה בין מתג קירבה אינדוקטיבי, חיישנים אינדוקטיביים צריכים לעמוד בדרישות התקנה מסוימות.
- התקנה שוטפת
אין צורך ב-שטח פנוי ממתכת מסביב למתג ההדחה.
כאשר מותקן זה לצד זה, מרחק המרווח בין מתגים נדרש: da גדול או שווה ל-d (קוטר המתג)
המרחק בין החלק העליון של החיישן למתכת גדול או שווה ל-3Sn (Sn הוא מרחק הזיהוי המדורג)
- התקנה לא-שטוקה
מתגי שטיפה לא-צריכים לספק שטח פנוי גדול או שווה ל-d (קוטר מתג) בעת ההתקנה
כאשר מותקן זה לצד זה, מרחק המרווח בין מתגים נדרש: da גדול או שווה ל-2d (קוטר המתג)
גובה חיישן ה-prox האינדוקטיבי הבולט ממשטח ההרכבה המתכתי גדול או שווה ל-2Sn (Sn הוא מרחק הזיהוי המדורג)
המרחק בין החלק העליון של החיישן למתכת גדול או שווה ל-3Sn (Sn הוא מרחק הזיהוי המדורג)
שאלות נפוצות
תגיות פופולריות: חיישן אינדוקטיבי 18 מ"מ, יצרנים, ספקים, מפעלים של חיישנים אינדוקטיביים 18 מ"מ

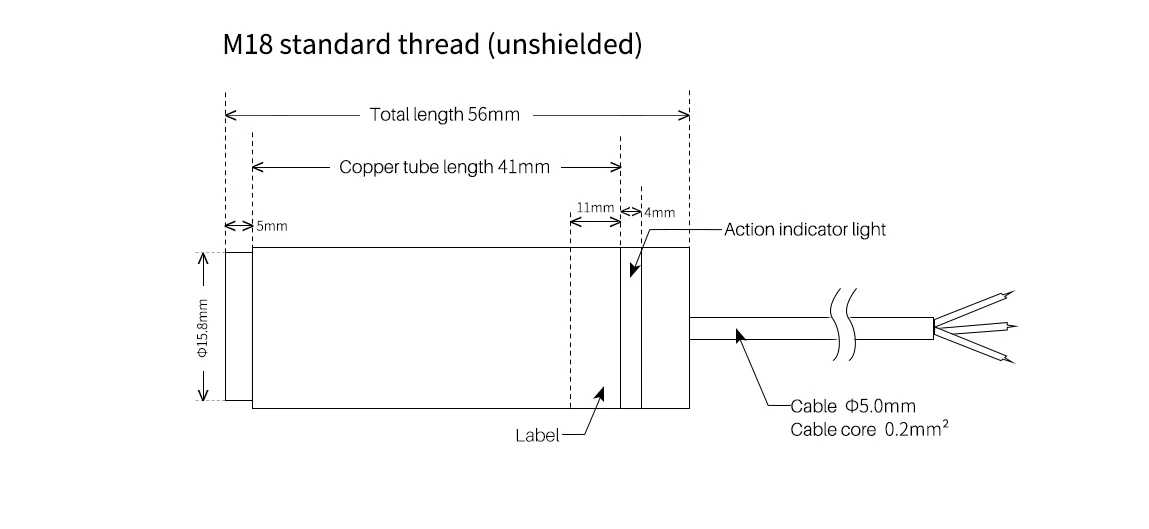

מפרט חיישן אינדוקטיבי מסוג גלילי לא מסוכך סטנדרטי
| דֶגֶם | מרחק זיהוי | הגדר מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M18KU10-NO-2m | 10 מ"מ | 0-8 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 400 הרץ | -25-70 מעלות | IP67 | |
| GPL-M18KU10-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M18KU10-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M18KU10-PC-2m | PNP | סגור בדרך כלל | ||||||||||||
| GPL-M18LU10-NO-2m | NPN | פתוח בדרך כלל | ||||||||||||
| GPL-M18LU10-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M18LU10-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M18LU10-PC-2m | PNP | סגור בדרך כלל |
מפרט חיישן קירבה אינדוקטיבי ממוגן גלילי סטנדרטי
| דֶגֶם | מרחק זיהוי | הגדר מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M18KS05-NO-2m | 5 מ"מ | 0-4mm | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 400 הרץ | -25-70 מעלות | IP67 | |
| GPL-M18KS05-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M18KS05-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M18KS05-PC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M18LS05-NO-2m | NPN | פתוח בדרך כלל | ||||||||||||
| GPL-M18LS05-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M18LS05-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M18LS05-PC-2m | סגור בדרך כלל |
מפרט חיישן קירבה משרן עגול ללא מרחק כפול
| דֶגֶם | מרחק זיהוי | הגדר מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M18KU16-NO-2m | 16 מ"מ | 0-12.8 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | 100mA או פחות | מתחת ל-1V | 400 הרץ | -25-70 מעלות | IP67 | |
| GPL-M18KU16-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M18KU16-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M18KU16-PC-2m | PNP | סגור בדרך כלל | ||||||||||||
| GPL-M18LU16-NO-2m | NPN | פתוח בדרך כלל | ||||||||||||
| GPL-M18LU16-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M18LU16-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M18LU16-PC-2m | PNP | סגור בדרך כלל |
מפרט חיישן קירבה משרן עגול מוגן מרחק כפול
| דֶגֶם | מרחק זיהוי | הגדר מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M18KS08-NO-2m | 8 מ"מ | 0-6.4 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | 100mA או פחות | מתחת ל-1V | 500 הרץ | -25-70 מעלות | IP67 | |
| GPL-M18KS08-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M18KS08-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M18KS08-PC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M18LS08-NO-2m | NPN | פתוח בדרך כלל | ||||||||||||
| GPL-M18LS08-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M18LS08-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M18LS08-PC-2m | סגור בדרך כלל |
