סוגי חיישן אינדוקטיבי של מתג קרבה
חיישני קירבה אינדוקטיביים הם חיישנים ללא-מגע המשמשים רק לזיהוי חפצי מתכת. הוא מבוסס על חוקי האינדוקציה, המניע סליל עם מתנד ברגע שעצם מתכתי מתקרב אליו. והוא מורכב בעיקר מ-4 מרכיבים עיקריים; סליל, מתנד, הדק שמיט ומעגל מיתוג פלט

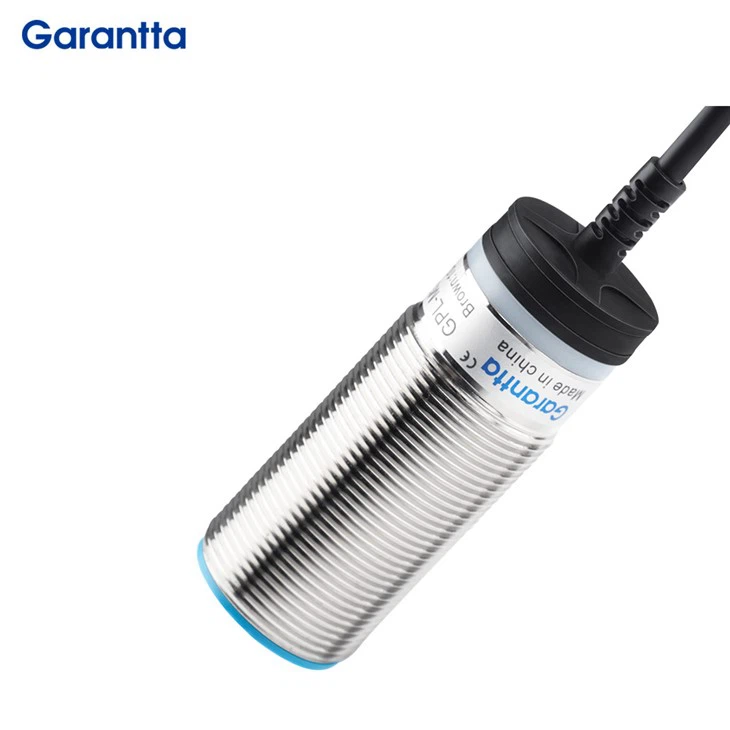

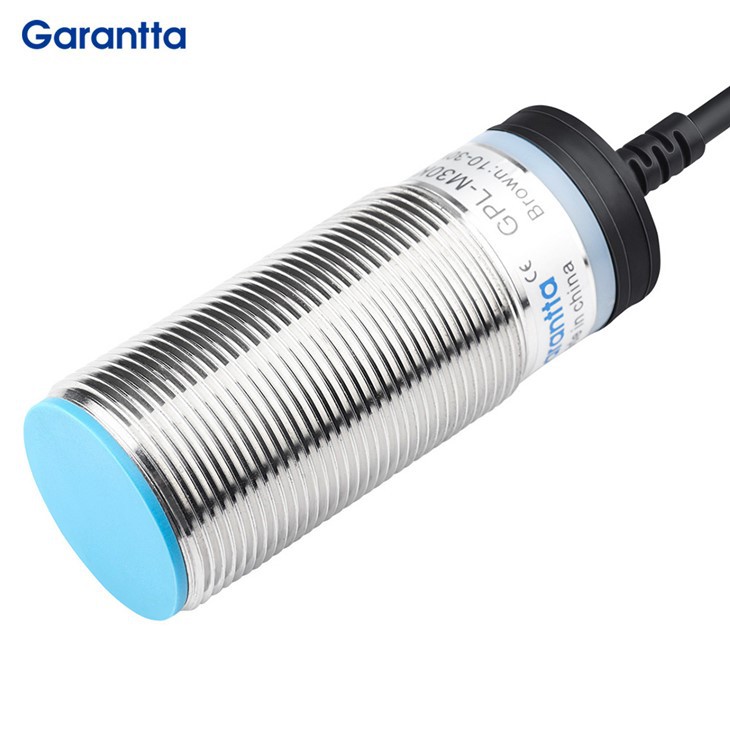

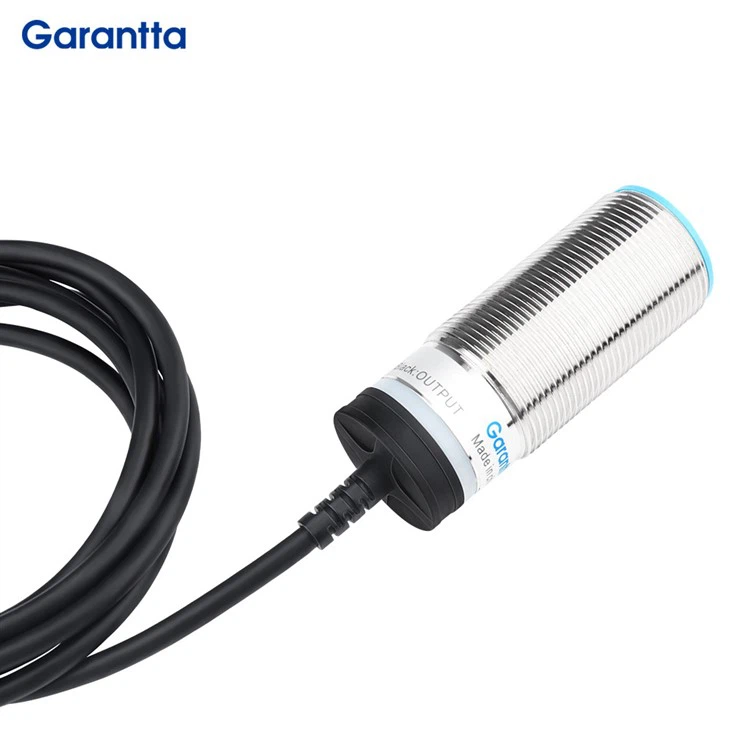

חיישן קירבה M30 מגיע בשתי גרסאות

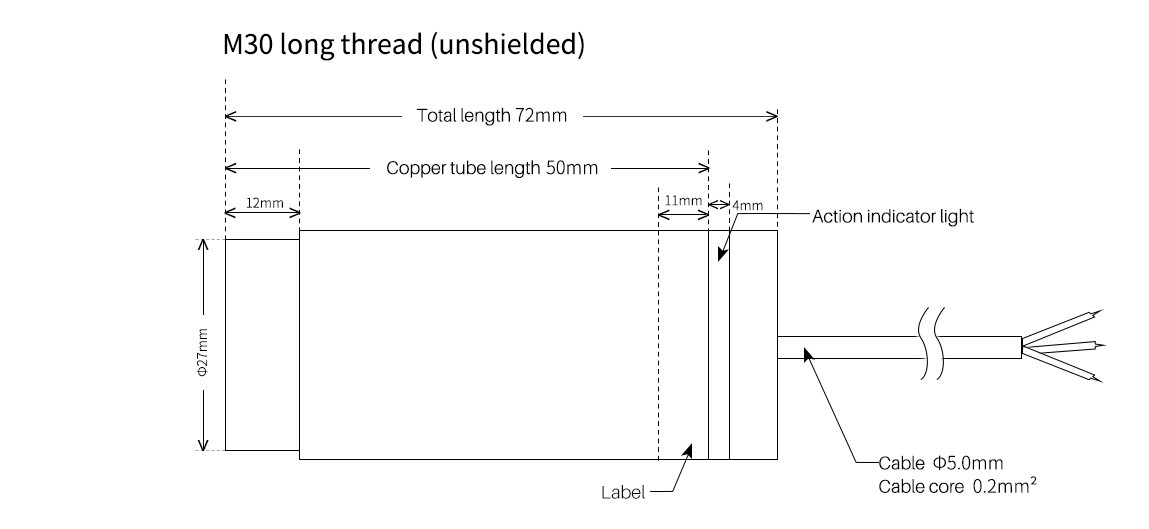

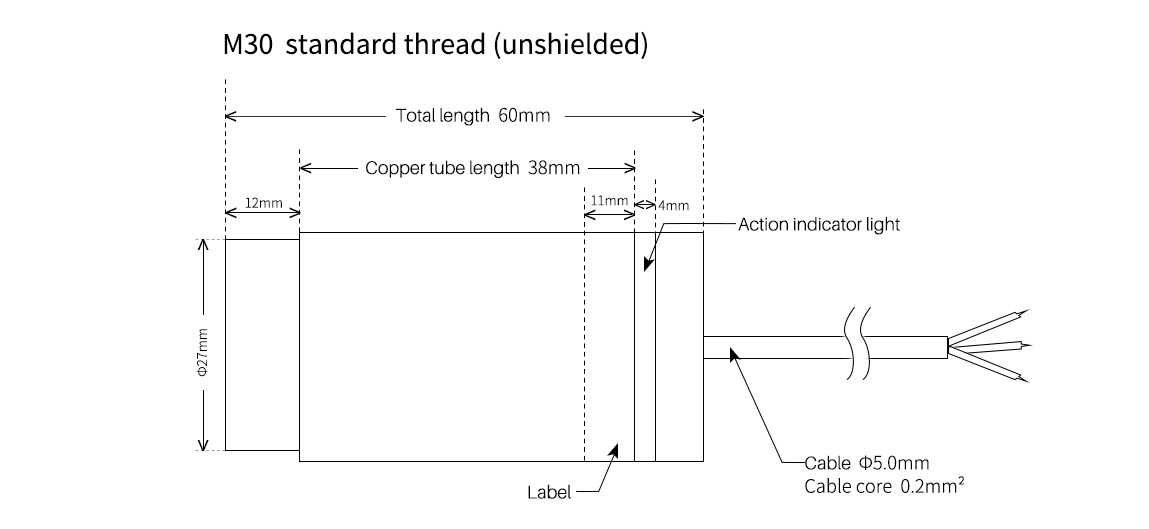

- לא ממוגן: השדה האלקטרומגנטי שנוצר על ידי הסליל אינו מוגבל, ומאפשר מרחק חישה רחב וגדול יותר

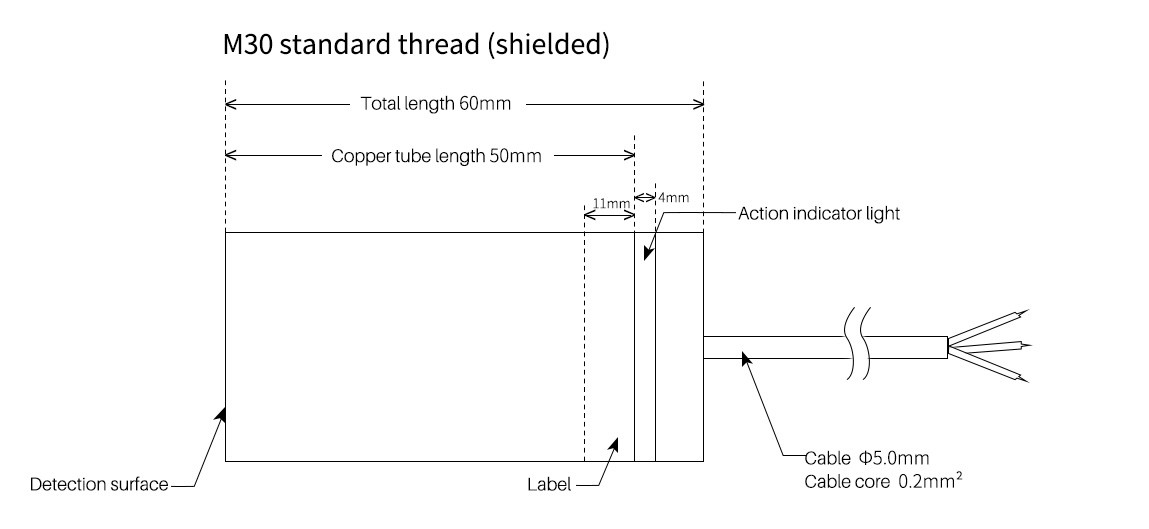

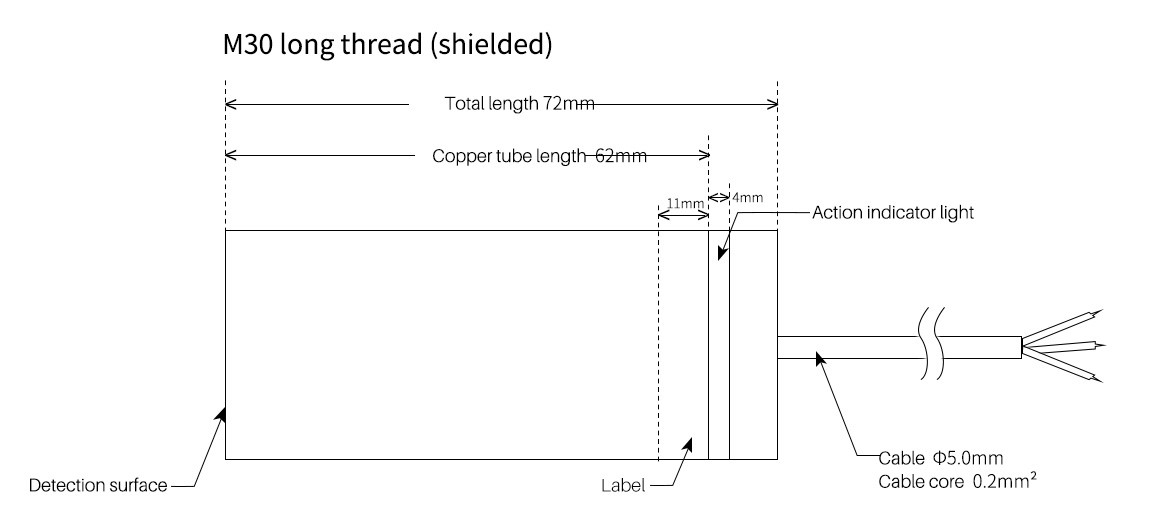

- מיגון: השדה האלקטרומגנטי שנוצר מרוכז בחזית, וצדי סליל החיישן מכוסים
עקרונות עבודה של חיישן קירבה M30
1. ספק זרם חילופין לסליל כדי ליצור שדה זיהוי אלקטרומגנטי
2. כאשר חפץ מתכת קרוב לשדה מגנטי, יצטברו זרמי מערבולת ויגרמו לשינוי השראות הסליל.
3. כאשר השראות הסליל משתנה, המעגל שניטר ברציפות יפעיל את מתג היציאה של החיישן.
*הערה: חיישנים אינדוקטיביים ימשיכו להתנודד גם כאשר המטרה אינה קיימת. מתג זה מופעל רק כאשר האובייקט קיים.
היתרונות של חיישן מתכת אינדוקטיבי
1. זיהוי ללא-מגע
2. הסתגלות סביבתית; עמיד לתנאים הנפוצים בתחומי תעשייה, כגון אבק ולכלוך
3. עוצמתי ורב-תכליתי בחיישת מתכת
4. די זול מבחינת המחיר
5. ללא חלקים נעים, מה שמבטיח חיי שירות ארוכים יותר
שאלות נפוצות
לפרטים נוספים על חיישן קירבה עם מתג אינדוקטיבי M30, אל תהסס לפנות לטלפון/wechat/whatsapp: +86 13530821762
תגיות פופולריות: חיישן קרבה m30, סין יצרנים, ספקים, מפעלים של חיישני קרבה m30
מפרט חיישן אינדוקטיבי מסוג גלילי לא מסוכך סטנדרטי
| דֶגֶם | מרחק זיהוי | קבע מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M30KU20-NO-2m | 20 מ"מ | 0-16 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 100 הרץ | -25-70 מעלות | IP67 | |
| GPL-M30KU20-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M30KU20-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M30KU20-PC-2m | PNP | סגור בדרך כלל | ||||||||||||
| GPL-M30LU20-NO-2m | NPN | פתוח בדרך כלל | ||||||||||||
| GPL-M30LU20-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M30LU20-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M30LU20-PC-2m | PNP | סגור בדרך כלל |
מפרט חיישן קירבה אינדוקטיבי ממוגן גלילי סטנדרטי
| דֶגֶם | מרחק זיהוי | קבע מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M30KS10-NO-2m | 10 מ"מ | 0-8 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 100 הרץ | -25-70 מעלות | IP67 | |
| GPL-M30KS10-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M30KS10-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M30KS10-PC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M30LS10-NO-2m | NPN | פתוח בדרך כלל | ||||||||||||
| GPL-M30LS10-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M30LS10-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M30LS10-PC-2m | סגור בדרך כלל |
מפרט חיישן קירבה משרן עגול לא מסוכך במרחק כפול
| דֶגֶם | מרחק זיהוי | קבע מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M30KU30-NO-2m | 30 מ"מ | 0-22.5 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | 100mA או פחות | מתחת ל-1V | 100 הרץ | -25-70 מעלות | IP67 | |
| GPL-M30KU30-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M30KU30-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M30KU30-PC-2m | PNP | סגור בדרך כלל | ||||||||||||
| GPL-M30LU30-NO-2m | NPN | פתוח בדרך כלל | ||||||||||||
| GPL-M30LU30-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M30LU30-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M30LU30-PC-2m | PNP | סגור בדרך כלל |
מפרט חיישן קירבה משרן עגול מוגן מרחק כפול
| דֶגֶם | מרחק זיהוי | קבע מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M30KS15-NO-2m | 15 מ"מ | 0-11.25 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | 100mA או פחות | מתחת ל-1V | 250 הרץ | -25-70 מעלות | IP67 | |
| GPL-M30KS15-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M30KS15-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M30KS15-PC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M30LS15-NO-2m | NPN | פתוח בדרך כלל | ||||||||||||
| GPL-M30LS15-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M30LS15-PO-2m | PNP | פתוח בדרך כלל | ||||||||||||
| GPL-M30LS15-PC-2m | סגור בדרך כלל |
