חיישן אופטי באמצעות קרן הוא סוג של חיישן המשתמש ברכיבים אופטו-אלקטרוניים כרכיבי זיהוי. הוא מורכב בדרך כלל משלושה חלקים: מקור אור, ערוץ אופטי ורכיבים אופטו-אלקטרוניים, והוא נמצא בשימוש נרחב במספר תחומים.
המאפיינים של חיישן אופטי דרך קרן
- ישנן הגבלות מעטות על אובייקט הבדיקה. בשל ההצללה וההשתקפות הנגרמים על ידי עצם הבדיקה שהם עקרון הבדיקה, אובייקט הבדיקה אינו מוגבל על ידי מתכות, כגון חיישני קרבה. זה יכול לבדוק כמעט את כל החפצים, כגון זכוכית, פלסטיק, עץ ונוזלים.
- זמן התגובה הקצר עצמו הוא מהיר-, והמעגל של החיישן מורכב מרכיבים אלקטרוניים, כך שהוא אינו כולל זמן עבודה מכני, וזמן התגובה קצר מאוד.
- באמצעות טכניקות עיצוב מתקדמות, ניתן להשיג רזולוציה גבוהה-על ידי ריכוז אלומת ההקרנה בנקודות אור קטנות, או על ידי יצירת מערכת אופטית קליטה מיוחדת. ניתן גם לבצע זיהוי של עצמים קטנים וזיהוי מיקום-בדיוק גבוה.
- הוא יכול להשיג זיהוי ללא-מגע ללא צורך במגע מכני עם אובייקט הזיהוי, כך שהוא לא יפגע באובייקט הזיהוי ובחיישן. לכן, החיישן יכול לשמש במשך זמן רב.
- על ידי בדיקת ההחזר והבליעה של האור שנוצר על ידי האובייקט, ניתן להגיע לשיפוט צבע, המשתנה בהתאם לאורך הגל של האור המוקרן ושילוב הצבעים של אובייקט הבדיקה. על ידי שימוש במאפיינים אלה, ניתן לזהות את הצבע של אובייקט.
- נוח להתאים את סוג הקרנת האור הנראה, שכן אלומת ההקרנה גלויה לעיניים, מה שמקל על התאמת מיקום אובייקט הזיהוי.

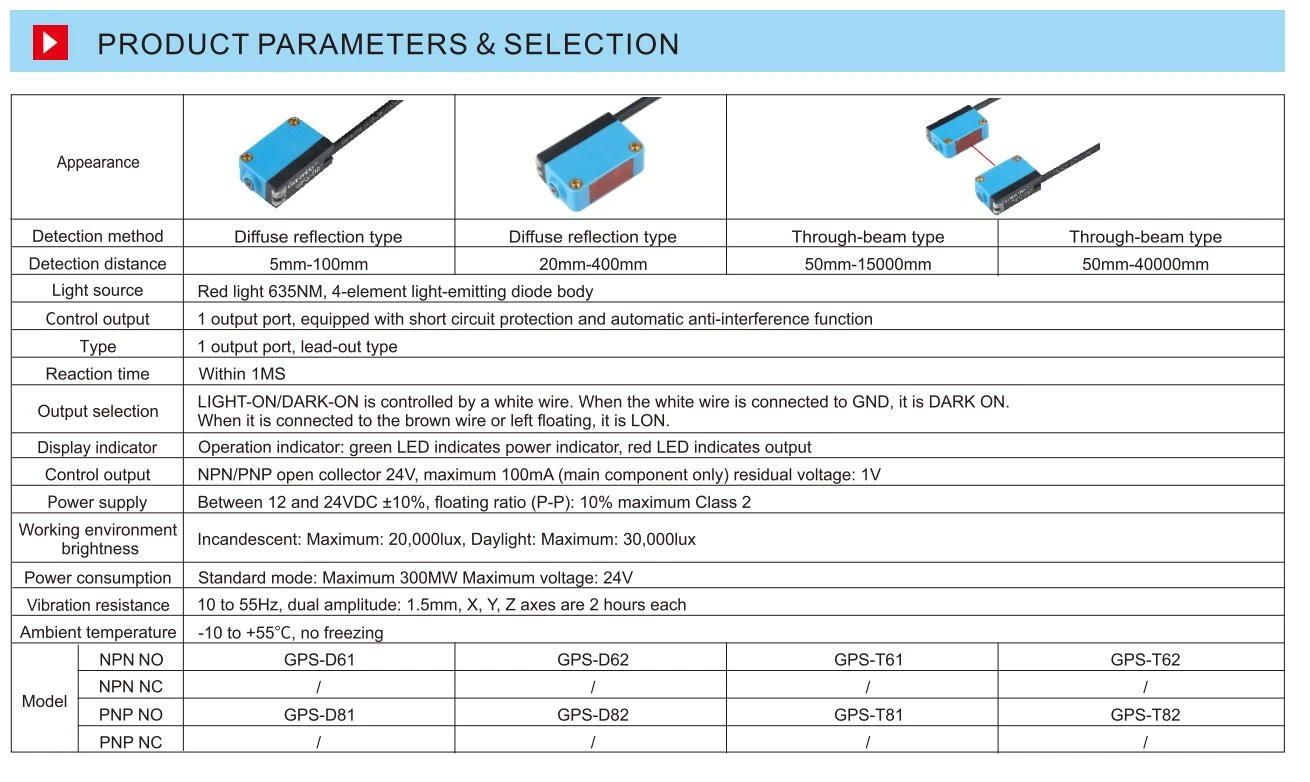

שלבי בחירה עבור חיישן אופטי דרך קרן
- מרחק הזיהוי
- כוח עבודה AC/DC
- בחר בסביבת עבודה סטנדרטית או מיוחדת
- שיטות זיהוי: השתקפות ישירה, השתקפות רגרסיה, השתקפות דיפוזיה, השתקפות מוגבלת, הגדרת מרחק
- שיטת חיבור: סוג יציאת חוט, סוג מחבר
- טופס פלט: NPN; PNP
- קבע את דגם הגוף
- חיבור: מחבר ולוח רפלקטור
אמצעי זהירות להפעלת נורות חיווי של חיישן אופטי דרך קרן
פונקציית כוונון של כפתור ההפעלה עבור החיישן האופטי דרך קרן: סובב את כפתור כוונון מרחק הזיהוי/רגישות יותר מ-180 מעלות כדי לפתוח את הכפתור ולהתאים את מרחק הזיהוי והרגישות.
1. שיטת התאמה ידנית
1) התאמת מרחק/רגישות זיהוי
- הגדל את מרחק/רגישות הזיהוי: סובב את כפתור התאמת מרחק/רגישות הזיהוי בכיוון השעון
- מרחק/רגישות זיהוי קצר: סובב את כפתור כוונון מרחק/רגישות הזיהוי נגד כיוון השעון
שימו לב: כאשר כפתור הכוונון מגיע למצב הגבול שלו, נורית חיווי מצב המתג הצהובה תהבהב בתדר של 8 הרץ
2) התאמת בהירות/חושך
L: מצב בהיר; D: מצב תקשורת חשוך
- לחץ על לחצן התאמת הבהירות והחושך למשך יותר משנייה אחת (פחות מ-4 שניות) כדי לעבור בין מצבי בהירות וחושך. המיקום שבו נורית חיווי מצב המתח הירוקה נשארת דולקת לאחר השחרור הוא מיקום המצב הנוכחי
- לחץ על לחצן התאמת הבהירות/חושך למשך יותר מ-4 שניות כדי לחזור למצב ההתחלתי
3) שחזר את הגדרות היצרן
לחץ והחזק את לחצן כוונון הבהירות/חושך עד שכל שלושת נורות החיווי של LED כבויות (יותר מ-10 שניות, אך פחות מ-30 שניות). לאחר שחרור הלחצן, נורית חיווי מצב המתג הצהובה נשארת דולקת למשך 5 שניות, ונורית חיווי מצב המתח הירוקה נשארת דולקת, ומשחזרת את הגדרות היצרן
4) הפעל את כפתור התאמת מרחק/רגישות לזיהוי נעילה
- פונקציית כוונון כפתור הנעילה: כאשר כפתור התאמת מרחק/רגישות הזיהוי אינו בשימוש במשך יותר מ-5 דקות, הוא נכנס אוטומטית למצב נעילה
- הפעל את פונקציית כוונון הכפתור: סובב את כפתור כוונון מרחק הזיהוי/רגישות מעבר כדי לפתוח את נעילת כוונון הכפתור
