חיישן קרבה מרובע נמצאים בשימוש נרחב בכל תהליכי האוטומציה לזיהוי, מיקום, נוכחות, מהירות, מרחק, ספירה והגבלה. מצב העבודה ללא מגע ו-ללא בלאי של מתגי קרבה וחיישני קירבה מבטיח את חיי השירות הארוכים במיוחד של החיישנים, תדירות מיתוג גבוהה במיוחד ודיוק חוזר, ויכולות חזקות במיוחד לזעזועים, אבק ועמיד למים (רמת ההגנה של כל סדרת המוצרים היא IP67) כדי להבטיח את יכולת ההתאמה והאמינות הסביבתית של החיישנים.
תכונה של חיישן קרבה מרובע
1. ביצועים בעלות גבוהה, זהו חלק סטנדרטי חסכוני המתאים לסביבות תעשייתיות
2. מעטפת פלסטיק חוזק- גבוה, דרגת הגנה IP67
3. IC מיוחד, ביצועים יציבים, חיי שירות ארוכים
4. אמינות גבוהה ומבנה קומפקטי מאפשרים זיהוי מדויק, כמעט ולא יגרום לזמן השבתה
5. ניתן לשלב ולהחליף בקלות משטח הרכבה אוניברסלי במכונות וציוד קיימים
6. תגובה מהירה, יכולת טובה נגד-הפרעות, יציבות חזקה
7. עיצוב צריכת חשמל נמוכה, עלות תחזוקה נמוכה
היתרונות של חיישן קרבה מרובע
◆ עם הגנה מפני קצר חשמלי, הגנת קוטביות הפוכה, הגנת עומס יתר (DC)
◆ חיים ארוכים ואמינות גבוהה
◆ תצוגת LED אדומה יכולה לבדוק את מצב הפלט של החיישן
◆ חסכוני וקל לתפעול
◆ בשימוש נרחב, יכול להחליף מתגי מיקרו קטנים ומתגי גבול
◆ ניתן להתקין מבנה שטוח בחללים צרים
שאלות נפוצות
ש: 4 שלבים לבחירה מדויקת של חיישן קירבה מרובע של מתג אינדוקטיבי
1. חומר האובייקט הנבדק
ראשית, קבע את החומר של האובייקט הנבדק. אם החומר הוא מתכת, ניתן לבדוק גם סוגים קיבוליים וגם סוגים אינדוקטיביים, בעוד שסוגים לא-מתכתיים צריכים להיבחר כסוגים קיבוליים.
2. השפעת החומר על מרחק הזיהוי
בחרו חיישן בעל טווח מתאים בהתאם לדרישות מרחק הזיהוי, ושימו לב להשפעה של חומרים שונים על מרחק הזיהוי של החיישן. לדוגמה, עבור חיישן קירבה מרובע אינדוקטיבי, שקול את גורם ההנחתה של החומר, ועבור חיישנים קיבוליים, שקול את השפעת הקבוע הדיאלקטרי של החומר.
היבטים אחרים, כגון בחירת חיישנים בעלי צורות וגדלים מתאימים על סמך האתר, נתפסים בדרך כלל כדלקמן:
① צורת מראה: עגול, מרובע, סוג חריץ;
② חפצים שנבדקו: ברזל, פלדה, נחושת, אלומיניום, פלסטיק, מים, נייר וכו';
③ ספק כוח עבודה: DC, AC, AC/DC אוניברסלי;
④ טופס פלט: פתוח בדרך כלל (NO), סגור בדרך כלל (NC);

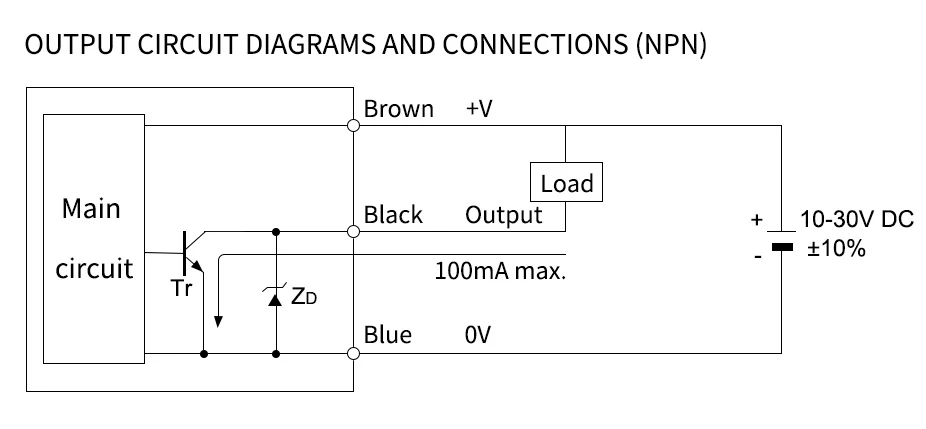

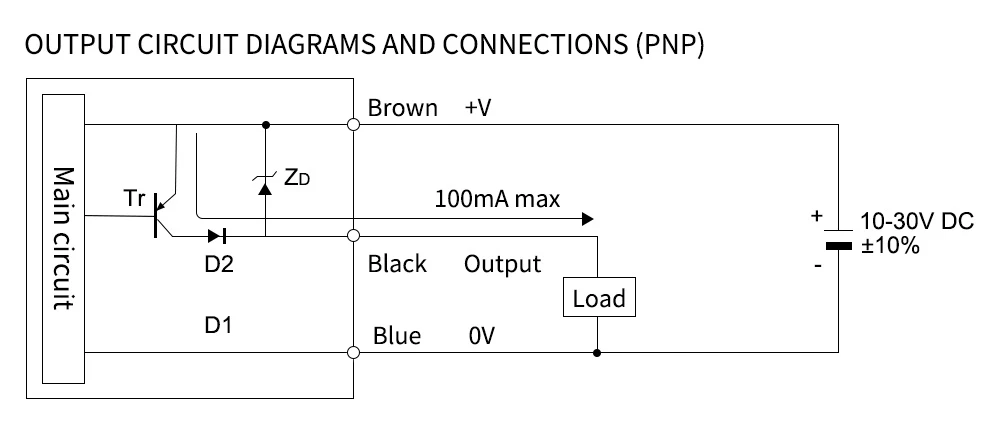

⑤ מצב פלט: שני-חוטים, שלושה-חוטים (NPN, PNP);
⑥ שיטות התקנה: ממוגן, לא ממוגן;
⑦ שיטות חיווט: סוג-הובלת חוט, סוג-תקע, סוג ממסר-תקע;
⑧ תדירות תגובה: כמה עצמים צריכים להיות מזוהים בשנייה
לדרישות מיוחדות הנגרמות כתוצאה מהשפעה סביבתית, יש צורך לבחור בדגמים מיוחדים כגון סוג חדירת מתכת, עמידות בטמפרטורה גבוהה, זיהוי מפלס נוזל בצנרת ומעטפת עמידה בפני קורוזיה-.
תגיות פופולריות: חיישן קרבה מרובע, יצרנים, ספקים, מפעלים של חיישני קרבה מרובעים
מפרטי חיישן אינדוקטיבי מסוג מרובע
| דֶגֶם | מרחק זיהוי | קבע מרחק | הפרש תנועה | NPN/PNP | מצב הפעלה | חומר בדיקה סטנדרטי | מתח אספקה | זרם צריכה | לִטעוֹן | מתח שיורי | תדר מיתוג | מעגל הגנה | טמפרטורת הסביבה | לחות הסביבה | דרגת הגנה |
| GPL-0802-NO-2m | 2.5 מ"מ | 0-1.8 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 1.2KHz | הגנה על קוטביות יציאה הפוכה, הגנה על קוטביות הפוכה של ספק כוח, בלימת נחשולי מתח, הגנה מפני קצר חשמלי | -25-70 מעלות | 35%~95%RH | IP67 |
| GPL-0802-NC-2m | קרוב רגיל | ||||||||||||||
| GPL-0902-NO-2m | פתוח בדרך כלל | ||||||||||||||
| GPL-0902-NC-2m | קרוב רגיל | ||||||||||||||
| GPL-1204-NO-2m | 4 מ"מ | 0-3.2 מ"מ | NPN | פתוח בדרך כלל | 1KHz | ||||||||||
| GPL-1204-NC-2m | קרוב רגיל | ||||||||||||||
| GPL-1204-PO-2m | PNP | פתוח בדרך כלל | |||||||||||||
| GPL-1204-PC-2m | קרוב רגיל | ||||||||||||||
| GPL-1705-NO-2m | 5 מ"מ | 0-4 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 1KHz | הגנה על קוטביות יציאה הפוכה, הגנה על קוטביות הפוכה של ספק כוח, בלימת נחשולי מתח, הגנה מפני קצר חשמלי | -25-70 מעלות | 35%~95%RH | IP67 |
| GPL-1705-NC-2m | קרוב רגיל | ||||||||||||||
| GPL-1705-PO-2m | PNP | פתוח בדרך כלל | |||||||||||||
| GPL-1705-PC-2m | קרוב רגיל | ||||||||||||||
| GPL-1805-NO-2m | NPN | פתוח בדרך כלל | |||||||||||||
| GPL-1805-NC-2m | קרוב רגיל | ||||||||||||||
| GPL-1805-PO-2m | PNP | פתוח בדרך כלל | |||||||||||||
| GPL-1805-PC-2m | קרוב רגיל | ||||||||||||||

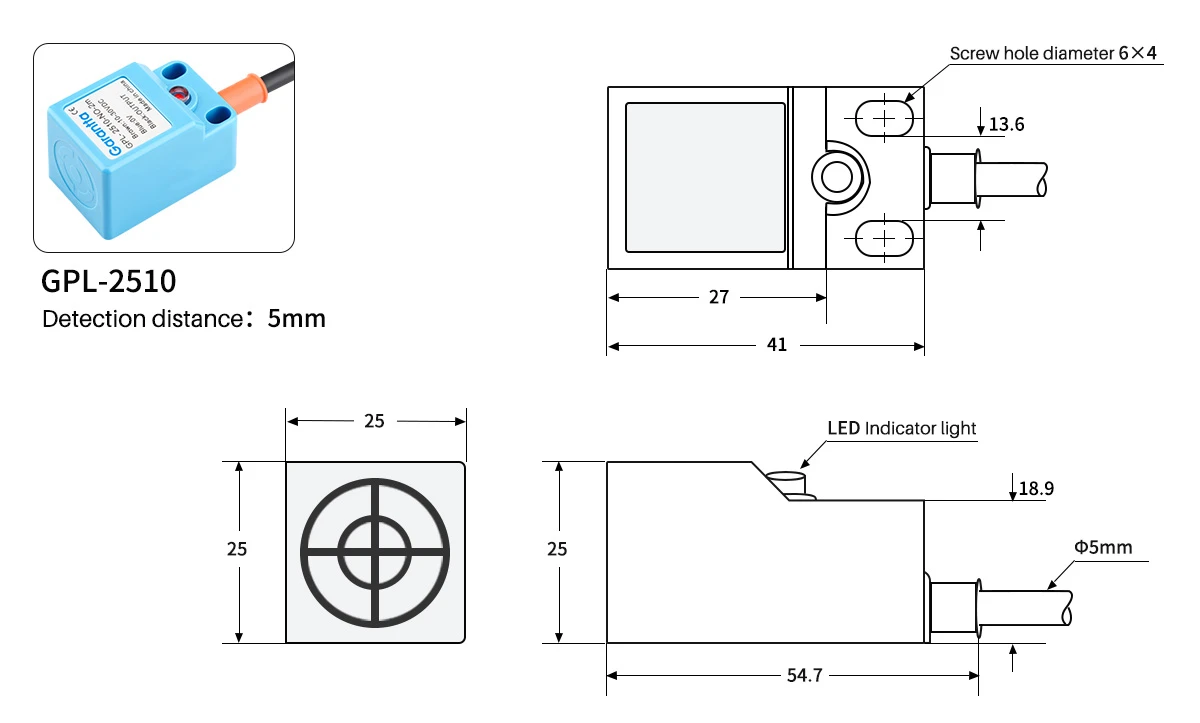

| GPL-2510-NO-2m | 10 מ"מ | 0-8 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 800 הרץ | הגנה על קוטביות יציאה הפוכה, הגנה על קוטביות הפוכה של ספק כוח, בלימת נחשולי מתח, הגנה מפני קצר חשמלי | -25-70 מעלות | 35%~95%RH | IP67 |
| GPL-2510-NC-2m | קרוב רגיל | ||||||||||||||
| GPL-2510-PO-2m | PNP | פתוח בדרך כלל | |||||||||||||
| GPL-2510-PC-2m | קרוב רגיל | ||||||||||||||
| GPL-3010-NO-2m | NPN | פתוח בדרך כלל | |||||||||||||
| GPL-3010-NC-2m | קרוב רגיל | ||||||||||||||
| GPL-3010-PO-2m | PNP | פתוח בדרך כלל | |||||||||||||
| GPL-3010-PC-2m | קרוב רגיל | ||||||||||||||
| GPL-4020-NO-2m | 20 מ"מ | 0-16 מ"מ | במרחק 10% זיהוי | NPN | פתוח בדרך כלל | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 400 הרץ | הגנה על קוטביות יציאה הפוכה, הגנה על קוטביות הפוכה של ספק כוח, בלימת נחשולי מתח, הגנה מפני קצר חשמלי | -25-70 מעלות | 35%~95%RH | IP67 |
| GPL-4020-NC-2m | קרוב רגיל | ||||||||||||||
| GPL-4020-PO-2m | PNP | פתוח בדרך כלל | |||||||||||||
| GPL-4020-PC-2m | קרוב רגיל |
