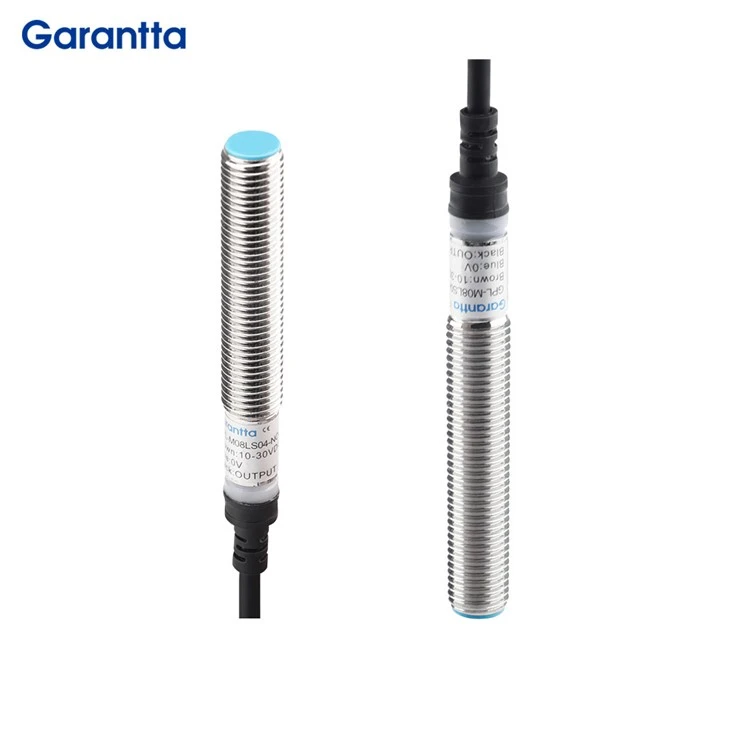

חיישן אינדוקטיבי M8 משתמש בעקרון האינדוקציה ההדדית של מוליכי מתכת ושדות אלקטרומגנטיים מתחלפים. סליל הזיהוי הממוקם בקצה הקדמי של החיישן יוצר שדה מגנטי בתדר גבוה-. כאשר חפץ מתכת מתקרב לשדה המגנטי, נוצרים זרמי מערבולת בתוך חפץ המתכת, הגורמים להחלשת אנרגיית השדה המגנטי. כאשר חפץ המתכת ממשיך להתקרב למשטח החישה של החיישן, האנרגיה נספגת ומוחלשת. כאשר ההנחתה מגיעה לרמה מסוימת, מתג החיישן מופעל כדי להוציא אות, ובכך משיג את המטרה של זיהוי ללא מגע.
תכונות עיקריות
חיישן אינדוקטיבי 1.M8 מתאים לחללים צרים
2. מתאים לתחומים תעשייתיים כגון מכונות פלסטיק, מכונות אריזה, מכונות כלי עבודה וקווי ייצור אוטומטיים
3. תמכו בהתקנה משובצת או לא-, וספקו זיהוי מיקום מדויק ובקרת סיבוב
4. מתאים למכונות סטנדרטיות, קומפקטי ומותאם לציוד הרכבה קטן, העונה על צרכי התקנה שונים.
5.שבבים-איכותיים מספקים כוח מחשוב רב עוצמה, תגובה רגישה יותר וזיהוי מדויק יותר.
6. הגנת עומס יתר; הגנת קצר חשמלי; פעולה מהירה יותר; הגנת קוטביות הפוכה
7. Probe PBT; עמיד בפני קורוזיה-; עמיד בפני לחות-; עמיד במים-; עמיד בפני שמן-
8. בית מתג; פליז- מצופה ניקל; נירוסטה; חומר מחוספס
9. נגד הפרעות- חזקה; אנטי-מגנטיות חזקה, נגד-סיגים ריתוך, טכנולוגיית אנטי-אולטרסאונית נגד הפרעות
10. שבעה שלבים של בדיקה קפדנית כדי להבטיח את האיכות של כל מוצר: בדיקת השפעה בטמפרטורה גבוהה ונמוכה; בדיקת הזדקנות עומס; מבחן ביצועים; בדיקת רטט; בדיקת התנגדות מתח; בדיקת כיפוף ומתח תיל; בדיקת נחשול
היתרונות של חיישן אינדוקטיבי m8
- עמיד ואמין: עטוף בדרך כלל בחומרים יציבים (מתכת או פלסטיק בעל ביצועים גבוהים-), המסוגל לעמוד בסביבות תעשייתיות קשות (מכה, רטט).
- דיוק גבוה ורזולוציה גבוהה: מסוגל לזהות במדויק שינויי תזוזה ברמת המיקרומטר- של מטרות מתכת (במיוחד סוג פלט אנלוגי), לספק משוב יציב למיקום.
- מדידה ללא-מגע: זוהי התכונה החיונית ביותר, שכן אין מגע פיזי בין החיישן למטרה המתכתית הנמדדת, והזיהוי מתבצע באמצעות אינדוקציה אלקטרומגנטית. אין לו חיכוך או בלאי, מה שמאריך את חיי החיישן והאובייקט הנמדד עצמו. שום עומס מכני לא ישפיע על מהירות גבוהה-או עצמים קלים הנמדדים.
- רגיש רק למתכות: יכול לזהות רק חומרים מוליכים (בעיקר מתכות). אינו מגיב לחומרים לא-מתכתיים כגון פלסטיק, עץ, נייר וגוף האדם.
שאלות נפוצות
תגיות פופולריות: חיישן אינדוקטיבי m8, סין יצרנים, ספקים, מפעלים של חיישנים אינדוקטיביים m8
מפרט חיישן אינדוקטיבי מסוג גלילי לא מסוכך סטנדרטי
| דֶגֶם | מרחק זיהוי | קבע מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M08KU02-NO-2m | 2 מ"מ | 0-1.6 מ"מ | במרחק 10% זיהוי | NPN | בדרך כלל פתוח | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 800 הרץ | הגנה על קוטביות יציאה הפוכה, הגנה על קוטביות הפוכה של ספק כוח, בלימת נחשולי מתח, הגנה מפני קצר חשמלי | -25-70 מעלות | IP67 |
| GPL-M08KU02-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M08KU02-PO-2m | PNP | בדרך כלל פתוח | ||||||||||||
| GPL-M08KU02-PC-2m | PNP | סגור בדרך כלל | ||||||||||||
| GPL-M08LU02-NO-2m | NPN | בדרך כלל פתוח | ||||||||||||
| GPL-M08LU02-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M08LU02-PO-2m | PNP | בדרך כלל פתוח | ||||||||||||
| GPL-M08LU02-PC-2m | PNP | סגור בדרך כלל |
מפרט חיישן קירבה אינדוקטיבי ממוגן גלילי סטנדרטי
| דֶגֶם | מרחק זיהוי | קבע מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M08KS01-NO-2m | 1.5 מ"מ | 0-1.2 מ"מ | במרחק 10% זיהוי | NPN | בדרך כלל פתוח | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 800 הרץ | הגנה על קוטביות יציאה הפוכה, הגנה על קוטביות הפוכה של ספק כוח, בלימת נחשולי מתח, הגנה מפני קצר חשמלי | -25-70 מעלות | IP67 |
| GPL-M08KS01-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M08KS01-PO-2m | PNP | בדרך כלל פתוח | ||||||||||||
| GPL-M08KS01-PC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M08LS01-NO-2m | NPN | בדרך כלל פתוח | ||||||||||||
| GPL-M08LS01-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M08LS01-PO-2m | PNP | בדרך כלל פתוח | ||||||||||||
| GPL-M08LS01-PC-2m | סגור בדרך כלל |
מפרט חיישן קירבה של משרן עגול ללא מרחק כפול
| דֶגֶם | מרחק זיהוי | קבע מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M08KU04-NO-2m | 4 מ"מ | 0-3.2 מ"מ | במרחק 10% זיהוי | NPN | בדרך כלל פתוח | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 1000 הרץ | הגנה על קוטביות יציאה הפוכה, הגנה על קוטביות הפוכה של ספק כוח, בלימת נחשולי מתח, הגנה מפני קצר חשמלי | -25-70 מעלות | IP67 |
| GPL-M08KU04-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M08KU04-PO-2m | PNP | בדרך כלל פתוח | ||||||||||||
| GPL-M08KU04-PC-2m | PNP | סגור בדרך כלל | ||||||||||||
| GPL-M08LU04-NO-2m | NPN | בדרך כלל פתוח | ||||||||||||
| GPL-M08LU04-NC-2m | NPN | סגור בדרך כלל | ||||||||||||
| GPL-M08LU04-PO-2m | PNP | בדרך כלל פתוח | ||||||||||||
| GPL-M08LU04-PC-2m | PNP | סגור בדרך כלל |
מפרט חיישן קירבה משרן עגול מוגן מרחק כפול
| דֶגֶם | מרחק זיהוי | קבע מרחק | הבדל בתגובה מֶרְחָק |
NPN/PNP | מצב פעולה | חומר בדיקה סטנדרטי | מֶתַח | צריכה שוטפת | זרם עומס | מתח שיורי | מֶתֶג תֶדֶר |
מעגל הגנה | טמפרטורת הסביבה | רמת הגנה |
| GPL-M08KS02-NO-2m | 2 מ"מ | 0-1.6 מ"מ | במרחק 10% זיהוי | NPN | בדרך כלל פתוח | פלדה עדינה (ST37) | מתחת ל-10-30VDC | מתחת ל-8mA | מתחת ל-100mA | מתחת ל-1V | 1500Hz | הגנה על קוטביות יציאה הפוכה, הגנה על קוטביות הפוכה של ספק כוח, בלימת נחשולי מתח, הגנה מפני קצר חשמלי | -25-70 מעלות | IP67 |
| GPL-M08KS02-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M08KS02-PO-2m | PNP | בדרך כלל פתוח | ||||||||||||
| GPL-M08KS02-PC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M08LS02-NO-2m | NPN | בדרך כלל פתוח | ||||||||||||
| GPL-M08LS02-NC-2m | סגור בדרך כלל | |||||||||||||
| GPL-M08LS02-PO-2m | PNP | בדרך כלל פתוח | ||||||||||||
| GPL-M08LS02-PC-2m | סגור בדרך כלל |
