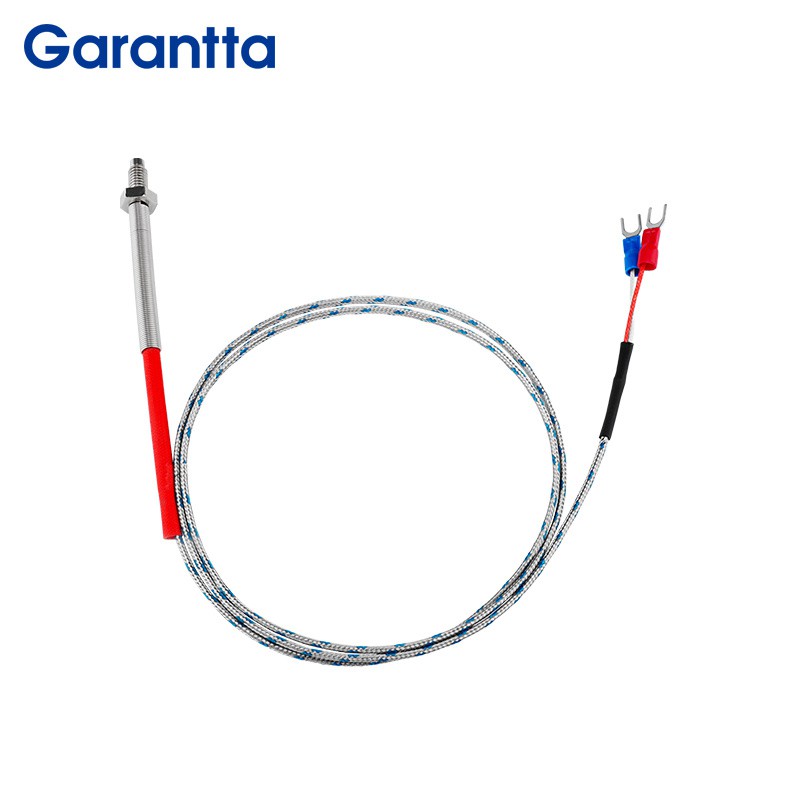

צמד תרמי מסוג בורג

צמד תרמי מסוג בורג
פרטים:
1. באמצעות ממשק הברגה בינלאומי סטנדרטי M6, הוא משיג התקנה מאובטחת, תגובה מהירה ותחזוקה נוחה, מה שהופך אותו למתאים במיוחד לציוד תעשייתי רגיש לרעידות, בעל מבנה קומפקטי או דורש מדידת טמפרטורת פני השטח
2. ניתן להבריג אותו ישירות לתוך חורי הברגה במארזי ציוד, צינורות או צינורות חום. שיטת התקנה זו מספקת חיבור מאובטח, עמידה ביעילות בפני רעידות ציוד, מונעת התרופפות בדיקה, ובדרך כלל מציעה אטימה טובה, מה שהופך אותו מתאים לסביבות תעשייתיות עם לחץ או הדורשות עמידות בפני אבק ומים
3. בהשוואה לחיישנים מסוג - בדיקה הדורשים עומק החדרה מסוים, הבורג-בעיצוב מתאים יותר למדידת הטמפרטורה של משטחים מוצקים או חללים רדודים וציוד דליל-. נקודת החישה שלו ממוקמת בדרך כלל בקצה הקצה המושחל או בקצה הקדמי, תופסת מקום מינימלי במהלך ההתקנה ומקלה על שילוב בציוד קומפקטי
שלח החקירה
להורדה
תֵאוּר
פרמטרים טכניים
גודל וחיווט

צמד תרמי מסוג -K הוא סוג של חיישן טמפרטורה. הוא משמש בדרך כלל עם מכשירי תצוגה, מכשירי הקלטה ווסתים אלקטרוניים. צמד תרמי מסוג K- יכול למדוד ישירות אדי נוזלים וטמפרטורת גז המדיום וטמפרטורת פני השטח בהפקות שונות מ-0 מעלות עד 250 מעלות. צמד תרמי מסוג K- הוא הצמד התרמי המתכתי הזול ביותר בשימוש כיום, והשימוש בו הוא הסכום של צמדים תרמיים אחרים.



כחיישן טמפרטורה נפוץ, לצמד תרמי מסוג בורג יש מגוון רחב של יישומים. יתרונותיו העיקריים כוללים: טווח מדידה רחב, מהירות תגובה מהירה, מבנה פשוט, קשיחות ועמידות ועלות נמוכה יחסית.

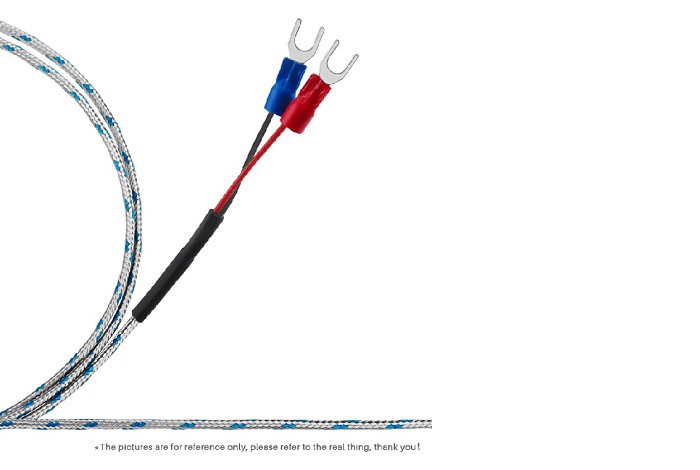

k type thermocouple -1

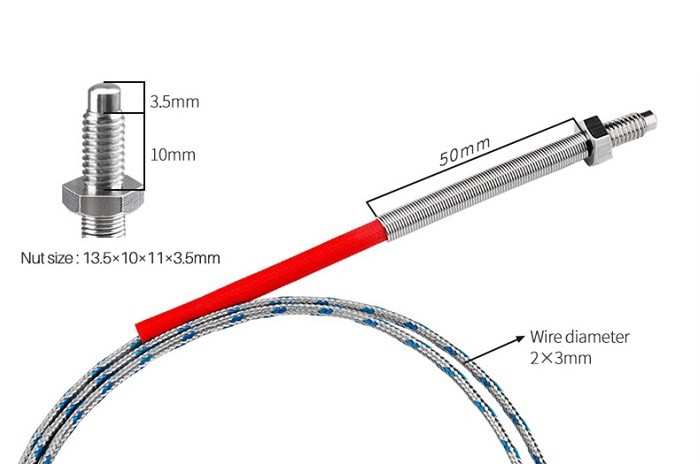

k type thermocouple



היתרונות העיקריים של צמד תרמי מסוג K Screw


1. צמדים תרמיים מסוג K- יכולים לספק מדידת טמפרטורה מדויקת בטווח טמפרטורות רחב, מטמפרטורות נמוכות ועד גבוהות, ומתאימים למגוון תרחישי יישום. ‏
2. לצמדים תרמיים מסוג K- יש נפח קטן וקיבולת חום נמוכה, והם מגיבים במהירות לשינויי טמפרטורה, במיוחד כאשר צומת החישה חשוף. ‏
3. לצמדים תרמיים מסוג K- יש בדרך כלל חוזק מכני טוב ועמידות בפני קורוזיה, והם יכולים לעבוד בצורה אמינה בסביבות קשות. ‏
4. בהשוואה לכמה סוגים אחרים של חיישני טמפרטורה, צמדים תרמיים מסוג K- הם במחירים נמוכים יחסית וחסכוניים יותר-. ‏
5. צמדים תרמיים מסוג K- מורכבים בדרך כלל משני חוטי מתכת שונים, בעלי מבנה פשוט והתקנה ושימוש קלים.


שאלות נפוצות



ש: תקלות נפוצות ופתרונות של צמד תרמי מסוג בורג K

A: ●  צמד תרמי ללא פוטנציאל תרמי
במילים פשוטות, צמד תרמי ללא פוטנציאל תרמי הוא חוט שבור, המתבטא בעיקר כשהמכשיר מציג את הערך המרבי או נשאר במקומו. בשלב זה, יש צורך לבדוק אם חוט הצמד התרמי הפנימי של הצמד התרמי קצר-. חוט צמד תרמי שבור עלול להיגרם מנזק מכני לאלקטרודה או מהידרדרות-לטווח ארוך של הצמד התרמי בטמפרטורות גבוהות.
שיטת טיפול:
1. אם החוט התרמי אבד או נשבר, ניתן לגרוע את נקודת הריתוך ולרתך מחדש-. לאחר העברת האימות ניתן להתקין ולהשתמש בו (אורך הצמד התרמי המיוצר בריתוך מחדש- יתקצר, שימו לב לשינוי באורך ההחדרה!).
2. אם הנזק חמור או שהחוט של הצמד התרמי מתקלקל, יש להחליפו בצמד תרמי חדש מיד, ולבטל את הצמד התרמי המקורי.



●  שינוי פוטנציאל תרמי של צמד תרמי

השינוי בפוטנציאל התרמו-אלקטרי של צמדים תרמיים מתבטא בעיקר באי התאמה בין אות המוצא של צמדים תרמיים לבין הערך בפועל. בשלב זה, יש צורך לבדוק האם אורך החדרת הצמד התרמי עומד בדרישות מדידת הטמפרטורה באתר-(ארוך מדי או קצר מדי); האם מיקום ושיטת ההתקנה מתאימים; האם פני השטח של צינור ההגנה של הצמד התרמי צבר אבנית; בדוק אם יש לחות ודליפה בתוך הצמד התרמי; האם ישנה תופעת התכווצות באלקטרודת הצמד התרמי; צמדים תרמיים מודדים האם מפרק ההלחמה בקצה המדידה הוא כדורי, האם המשטח חלק והאם יש בועות, נקבוביות או תכלילים של סיגים; האם חוט חיישן הטמפרטורה k השתבש או התקלקל.
שיטת טיפול:
1. מוציאים את החוט התרמי ומייבשים את צינור המגן ואת החוט בנפרד (אין להשתמש באש לאפייה).
2. בדקו את המידות הגיאומטריות של הצמד התרמי עם קליפר ורנייר, והחליפו כל מה שלא עומד בדרישות.
3. אם חיבורי ההלחמה של הצמד התרמי K אינם כדוריים, בעלי משטחים לא אחידים, ללא בועות, נקבוביות או תכלילי סיגים, חתוך את חיבורי ההלחמה ו-לרתך אותם מחדש. לאחר העברת האימות, ניתן להשתמש בהם.
4. אם הצמד התרמי מתקלקל או משנה את צבעו, החליפו אותו בצמד תרמי חדש לשימוש.
5. שנה את אורך ההחדרה או מיקום ההתקנה של הצמד התרמי לדרישות המדידה האופטימליות והתקן אותו היטב.



● ערך התצוגה של מכשיר הקלט התרמי אינו יציב

במקרה בו אומת מכשיר התצוגה שאין בו תקלות והערך המוצג צף, יש צורך לבדוק אם מסוף הצמד התרמי מסוג k וחוט הצמד התרמי נמצאים במגע טוב; האם הצמד התרמי K מסוג בורג מותקן היטב; האם לצמד התרמי יש תופעת תנודות כלשהי; האם ישנו נוזל מוליך, אבק לח או זיהומי מתכת במפרק הצמד התרמי; האם האלקטרודות מוארקות, קצרות או במעגל פתוח; האם הקשר עם המכשיר יציב; האם חוט הצמד התרמי שבור לכאורה או מרותך בצורה גרועה.
1. נקה את תיבת החיבורים של הצמד התרמי, יבש אותה והתקן אותה בחוזקה.
2. לרתך מחדש- את הצמד התרמי ולהשתמש בו לאחר העברת הכיול.
3. מדדו את ערך ההתנגדות של החוט התרמי בעזרת מולטימטר, והחליפו אותו אם הוא אינו כשיר.
4. זהה את ההארקה, הקצר או המעגל הפתוח של חוט הפיצוי של הצמד התרמי, ותקן או החלף אותו בחוט פיצוי חדש.

בנוסף, תקלות אנושיות הנגרמות כתוצאה מחוסר זהירות בעבודה, כגון חוסר התאמה בין מספר דרגת צמד תרמי למכשיר, חוסר התאמה בין חוט פיצוי צמד תרמי לסוג צמד תרמי, חיבור הפוך בין חוט פיצוי צמד תרמי לקוטביות דו-קוטבית של צמד תרמי, אורך החדרה לא תקין של צמד תרמי וכו', המתבטאות כערך או צמד תרמי גבוה יותר מאשר ערך של צמד תרמי גבוה יותר, או שערך מכשיר קטן יותר נמוך יותר. שיטת הטיפול בתקלות מסוג זה פשוטה יחסית, כל עוד תחושת האחריות של צוות התקנת המכשיר מתחזקת, תוכן חוברת ההוראות נקרא ומובנת בקפידה, ומפרטי התקנת הצמד התרמי ודרישות המכשיר מתקיימים כהלכה.





תגיות פופולריות: צמד תרמי מסוג בורג, יצרנים, ספקים, מפעל של צמד תרמי מסוג בורג

מפרטי צמד תרמי מסוג K-




דֶגֶם שם המוצרים חומר חוט קו העור קוטר חוט
(MM)		 מפרט ליבת חוט מֶשֶׁך
(MM)		 סימן סיום טמפרטורת היישום בפועל
(תואר)		 מוליך תרמי חומר מוליך תרמי גודל מוליך תרמי
(MM)		 חומר אגוז פְּתִיל גודל אגוז מסוף חיבור גודל מסוף חיבור
(MM)		 חומר קפיצי גודל קפיץ
(קוטר חיצוני * אורך MM)		 מבודד/לא-מבודד
TS-M6-05 צמד תרמי מסוג אגוז K- KX ניקל כרום ניקל סיליקון פלדת אל חלד קלועה 2*3 7*0.2 500 K 0-250 מַעֲטֶפֶת נחושת מצופה ניקל 4*25 נחושת מצופה ניקל M6 13.5*10*11*3.5 מ"מ מזלג SV אדום וכחול 20*6.5/4.3*0.5 פלדה קפיצית 6*50 לא-מבודד
TS-M6-10 צמד תרמי מסוג אגוז K- KX ניקל כרום ניקל סיליקון פלדת אל חלד קלועה 2*3 7*0.2 1000 K 0-250 מַעֲטֶפֶת נחושת מצופה ניקל 4*25 נחושת מצופה ניקל M6 13.5*10*11*3.5 מ"מ מזלג SV אדום וכחול 20*6.5/4.3*0.5 פלדה קפיצית 6*50 לא-מבודד
TS-M6-15 צמד תרמי מסוג אגוז K- KX ניקל כרום ניקל סיליקון פלדת אל חלד קלועה 2*3 7*0.2 1500 K 0-250 מַעֲטֶפֶת נחושת מצופה ניקל 4*25 נחושת מצופה ניקל M6 13.5*10*11*3.5 מ"מ מזלג SV אדום וכחול 20*6.5/4.3*0.5 פלדה קפיצית 6*50 לא-מבודד
TS-M6-20 צמד תרמי מסוג אגוז K- KX ניקל כרום ניקל סיליקון פלדת אל חלד קלועה 2*3 7*0.2 2000 K 0-250 מַעֲטֶפֶת נחושת מצופה ניקל 4*25 נחושת מצופה ניקל M6 13.5*10*11*3.5 מ"מ מזלג SV אדום וכחול 20*6.5/4.3*0.5 פלדה קפיצית 6*50 לא-מבודד
TR-M6-05 צמד תרמי מסוג אגוז K- KX ניקל כרום ניקל סיליקון סיליקה ג'ל 3 7*0.2 500 K 0-200 מַעֲטֶפֶת נחושת מצופה ניקל 4*25 נחושת מצופה ניקל M6 13.5*10*11*3.5 מ"מ מזלג SV אדום וכחול 20*6.5/4.3*0.5 פלדה קפיצית 6*50 לא-מבודד
TR-M6-10 צמד תרמי מסוג אגוז K- KX ניקל כרום ניקל סיליקון סיליקה ג'ל 3 7*0.2 1000 K 0-200 מַעֲטֶפֶת נחושת מצופה ניקל 4*25 נחושת מצופה ניקל M6 13.5*10*11*3.5 מ"מ מזלג SV אדום וכחול 20*6.5/4.3*0.5 פלדה קפיצית 6*50 לא-מבודד
TR-M6-15 צמד תרמי מסוג אגוז K- KX ניקל כרום ניקל סיליקון סיליקה ג'ל 3 7*0.2 1500 K 0-200 מַעֲטֶפֶת נחושת מצופה ניקל 4*25 נחושת מצופה ניקל M6 13.5*10*11*3.5 מ"מ מזלג SV אדום וכחול 20*6.5/4.3*0.5 פלדה קפיצית 6*50 לא-מבודד
TR-M6-20 צמד תרמי מסוג אגוז K- KX ניקל כרום ניקל סיליקון סיליקה ג'ל 3 7*0.2 2000 K 0-200 מַעֲטֶפֶת נחושת מצופה ניקל 4*25 נחושת מצופה ניקל M6 13.5*10*11*3.5 מ"מ מזלג SV אדום וכחול 20*6.5/4.3*0.5 פלדה קפיצית 6*50 לא-מבודד



אולי גם תרצה
  • צמד תרמי מסוג K מנירוסטה
    צמד תרמי מסוג K מנירוסטה
  • צמד תרמי מסוג K M6
    צמד תרמי מסוג K M6
  • בדיקה תרמי מחט
    בדיקה תרמי מחט

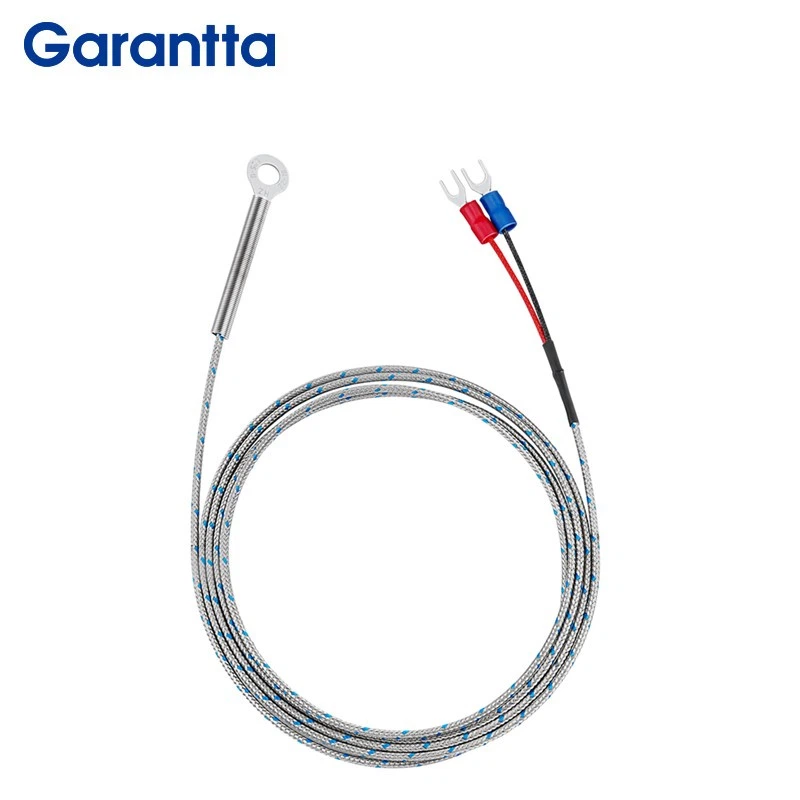

  • צמד תרמי טבעת מסוג K
    צמד תרמי טבעת מסוג K

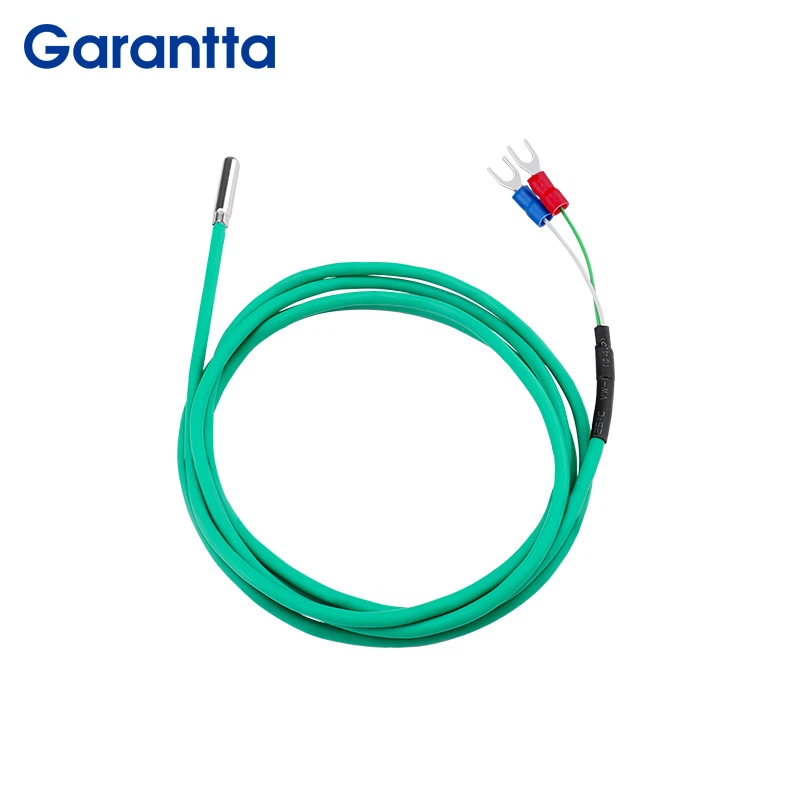

  • צמד תרמי בדיקה מסוג K
